您所在的当前位置：首页 > 产品信息 >三片式球阀 |
|

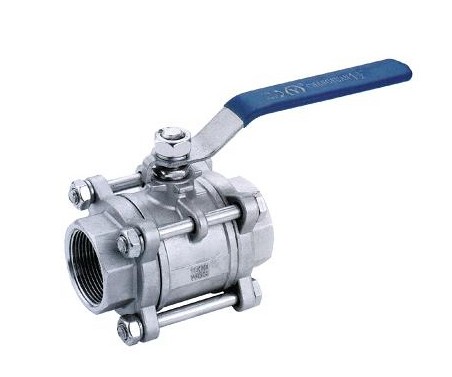

产品名称： 三片式球阀 |
 |
|
| |
|
国标球阀是以球状件作为启闭件的阀门。其主要功能是切断或接通管道内的介质流通通道。
球阀的工作原理是借助手柄或其他驱动装置使球体旋转90º（特殊结构球阀除外）,使球体
的通孔与阀体通道中心线重合或垂直,即完成阀门的全开或全关。
连接尺寸：
| 型号 |
公称通径
DN(mm) |
尺寸(mm) |
| L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
W |
|
|
| Q41C-16 Q341C-16 Q641C-16 |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
65 |
115 |
| 20 |
140 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
75 |
130 |
|
| 25 |
150 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
85 |
150 |
|
| 32 |
165 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
95 |
190 |
|
| 40 |
180 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
105 |
230 |
|
| 50 |
200 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
115 |
240 |
|
| 65 |
220 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
145 |
280 |
|
| 80 |
250 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
160 |
310 |
|
| 100 |
280 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
185 |
330 |
|
| 125 |
320 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
215 |
600 |
|
| 150 |
360 |
280 |
240 |
210 |
24-3 |
8-中23 |
245 |
800 |
|
| 200 |
400 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
300 |
1000 |
|
| 250 |
450 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
380 |
1200 | |
|
