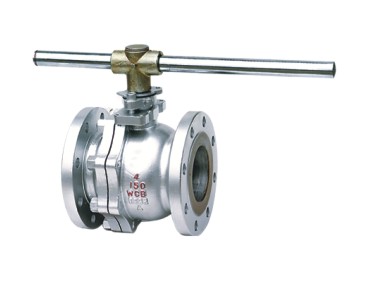

产品名称： Q41Y美标球阀 |
 |
|
| |
|
| 美标球阀主要用于截断或接通介质，也可用于流体的调节也控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。
标准
设计与制造按ANSI B16.34.JIS 2071
结构长度技JIS B2002
法兰连接尺存按JIS B2212.2214
检验按JIS B2003
试验压力
| 试验项目 |
壳体试验 |
密封试验 |
上密封试验 |
气密封试验 |
| 介质 |
水 |
气 |
| 单位 |
Mpa |
Lbflin2 |
Mpa |
Lbflin2 |
Mpa |
Lbflin2 |
Mpa |
Lbflin2 |
| 压力等级(磅级) |
150 |
3.1 |
450 |
2.2 |
315 |
2.2 |
315 |
0.5-0.7 |
60-100 |
| 300 |
7.8 |
1125 |
5.6 |
815 |
5.6 |
815 |
| 400 |
10.3 |
1500 |
7.6 |
1100 |
7.6 |
1100 |
| 600 |
15.3 |
2225 |
11.2 |
1630 |
11.2 |
1630 |
| 900 |
23.1 |
3350 |
16.8 |
2440 |
16.8 |
2440 |
主要零件材料
| 名称 |
材料 |
| 阀体阀盖 |
A216WCB |
A352LCB |
A217WC6 |
A217WC9 |
A217C5 |
A351CF8 |
A351CF8M |
A351CF3 |
A351CF3M |
| 球体 |
A182F6 |
A182F304 |
A182 |
A182 |
A182 |
| 阀杆 |
A182F6 |
A182F304 |
F316 |
F304L |
F316L |
| 手柄螺柱 |
KTH350-10 |
| A193-B7 A320-L7 A193-B8A |
| 螺母 |
194-2H A194-7 A194-8 |
主要连接尺寸
| 型号 |
规格(mm) |
尺寸(mm) |
|
|
|
|
|
|
|
|
| inch |
DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
| Q4lF/H/Y-150LbQ34lF/H/Y-150LbQ64lF/H/Y-150Lb |
1/2" |
15 |
108 |
89 |
60.5 |
35 |
12 |
4-Φ15 |
68 |
110 |
| 3/4" |
20 |
117 |
98 |
70 |
43 |
12 |
4-Φ19 |
75 |
100 |
| 1" |
25 |
127 |
108 |
79.5 |
51 |
12 |
4-Φ19 |
85 |
150 |
| 11/4" |
32 |
140 |
117 |
89 |
64 |
13 |
4-Φ19 |
96 |
190 |
| 11/2" |
40 |
165 |
127 |
98.5 |
73.2 |
15 |
4-Φ22 |
107 |
230 |
| 2" |
50 |
178 |
152 |
120.7 |
92 |
16 |
8-Φ19 |
118 |
240 |
| 21/2" |
65 |
190 |
177.8 |
139.7 |
104.7 |
18 |
8-Φ22 |
145 |
280 |
| 3" |
80 |
203 |
190.5 |
152.4 |
127 |
19 |
8-Φ22 |
160 |
310 |
| 4" |
100 |
229 |
229 |
190.4 |
157 |
24 |
8-Φ22 |
185 |
330 |
| 5" |
125 |
356 |
254 |
216 |
185.7 |
26 |
8-Φ22 |
230 |
600 |
| 6" |
150 |
394 |
279 |
2413 |
216 |
26 |
12-Φ22 |
260 |
800 |
| 8" |
200 |
457 |
343 |
2985 |
270 |
29 |
12-Φ15 |
310 |
1000 |
| 10" |
250 |
533 |
406 |
362 |
324 |
31 |
16-Φ29 |
350 |
1200 |
| 型号 |
规格(mm) |
尺寸(mm) |
|
|
|
|
|
|
|
|
| inch |
DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
| Q4lF/H/Y-300LbQ34lF/H/Y-300LbQ64lF/H/Y-300LbY |
1/2" |
15 |
140 |
95 |
66.5 |
35 |
15 |
4-Φ15 |
72 |
110 |
| 3/4" |
20 |
152 |
117 |
82.5 |
43 |
16 |
4-Φ15 |
75 |
100 |
| 1" |
25 |
165 |
124 |
89 |
51 |
18 |
4-Φ15 |
85 |
150 |
| 11/4" |
32 |
178 |
133 |
98.5 |
64 |
19.5 |
4-Φ15 |
95 |
190 |
| 11/2" |
40 |
190 |
156 |
114.3 |
73.2 |
21 |
4-Φ15 |
110 |
230 |
| 2" |
50 |
216 |
165 |
127 |
92 |
23 |
4-Φ19 |
120 |
240 |
| 21/2" |
65 |
241 |
190.5 |
149.4 |
104.7 |
26 |
4-Φ19 |
150 |
280 |
| 3" |
80 |
283 |
210 |
168.5 |
127 |
29 |
4-Φ19 |
165 |
310 |
| 4" |
100 |
305 |
254 |
200.2 |
157 |
32 |
8-Φ19 |
190 |
330 |
| 5" |
125 |
381 |
279 |
235 |
185.7 |
35 |
8-Φ22 |
240 |
600 |
| 6" |
150 |
403 |
318 |
270 |
216 |
37 |
8-Φ22 |
270 |
800 |
| 8" |
200 |
502 |
381 |
330 |
270 |
42 |
8-Φ22 |
315 |
1000 |
| 10" |
250 |
568 |
445 |
387.5 |
324 |
48 |
12-Φ25 |
380 |
1200 |
| 型号 |
规格(mm) |
尺寸(mm) |
|
|
|
|
|
|
|
|
| inch |
DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
| Q4lF/H/Y-600LbQ34lF/H/Y-600LbQ64lF/H/Y-600Lb |
1/2" |
15 |
165 |
95 |
66.5 |
35 |
15 |
4-Φ15 |
88 |
110 |
| 3/4" |
20 |
190 |
118 |
82.5 |
43 |
16 |
4-Φ19 |
98 |
100 |
| 1" |
25 |
216 |
124 |
89 |
51 |
18 |
4-Φ19 |
105 |
150 |
| 11/2" |
40 |
241 |
156 |
114.3 |
73.2 |
23 |
4-Φ22 |
135 |
180 |
| 2" |
50 |
292 |
165 |
127 |
92 |
26 |
8-Φ19 |
155 |
240 |
| 3" |
80 |
356 |
210 |
168.2 |
127 |
32 |
8-Φ22 |
175 |
280 |
| 4" |
100 |
432 |
273 |
216 |
157 |
38 |
8-Φ25 |
210 |
330 |
| 6" |
150 |
559 |
356 |
292 |
216 |
48 |
12-Φ29 |
340 |
800 |
| 8" |
200 |
660 |
419 |
349 |
270 |
56 |
12-Φ32 |
400 |
1000 |
| 10" |
250 |
787 |
508 |
432 |
324 |
64 |
16-Φ35 |
440 |
1200 | |
|
